| Điện() | |||||||
| Dải tần số() | DC-18 GHz | ||||||
| VSWR() | Tối đa 1,25: 1. | ||||||
| Nguồn đầu vào() | Trung bình 5 Watts | ||||||
| Trở kháng() | 50 Ohm | ||||||
| Phạm vi nhiệt độ hoạt động (Phạm vi nhiệt độ) | (-)65 độ đến +125 độ | ||||||
| Cơ khí() | |||||||
| Đầu nối 1 Liên hệ(1) | Đồng berili, vàng(,) | ||||||
| Cách nhiệt() | PTFE() | ||||||
| Thân hình | Thép không gỉ thụ động() | ||||||
| Đai ốc khớp nối() | Thép không gỉ thụ động() | ||||||
| Nhà ở | Tản nhiệt nhôm Anodized màu đen() | ||||||
Sự miêu tả

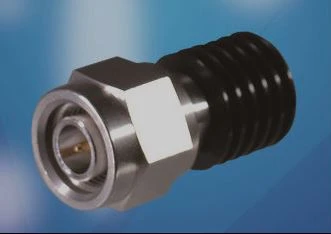

PE6099 của Pasternack là thiết bị đầu cuối RF (còn gọi là tải RF hoặc tải giả) hoạt động từ DC đến 18 GHz và xử lý công suất lên đến 5 Watt (CW). Đầu cuối/tải TNC của chúng tôi có giới tính nam. Thiết bị chấm dứt tải PE6099 TNC cung cấp VSWR tối đa 1,25:1. Đầu cuối Pasternack 5W TNC này có thân tản nhiệt được thiết kế để cung cấp khả năng tản nhiệt vừa đủ trong toàn bộ tần số hoạt động của nó.
Tải/đầu cuối RF là thành phần không thể thiếu trong nhiều hệ thống sóng RF, vi sóng và sóng milimet trong đó sự phản xạ tín hiệu từ các cổng không được sử dụng có thể làm hỏng thiết bị hoặc giảm tính toàn vẹn của tín hiệu. Bằng cách sử dụng bộ kết thúc trên một cổng không sử dụng với tải phù hợp (tải giả), năng lượng tới sẽ được hấp thụ với mức phản xạ tối thiểu. Các thành phần đầu cuối này thường được sử dụng để kết cuối các thiết bị như bộ ghép nối, bộ tuần hoàn và công tắc. Chúng cũng được sử dụng rộng rãi trong các hệ thống đo lường để đảm bảo kết quả chính xác. Pasternack cung cấp nhiều lựa chọn đầu cuối sóng RF, vi sóng và milimet lên đến 65 GHz với hiệu suất tuyệt vời trên toàn bộ phạm vi hoạt động và khả năng xử lý công suất lên tới 800 Watt (CW).
